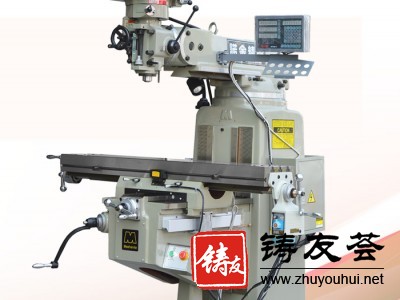

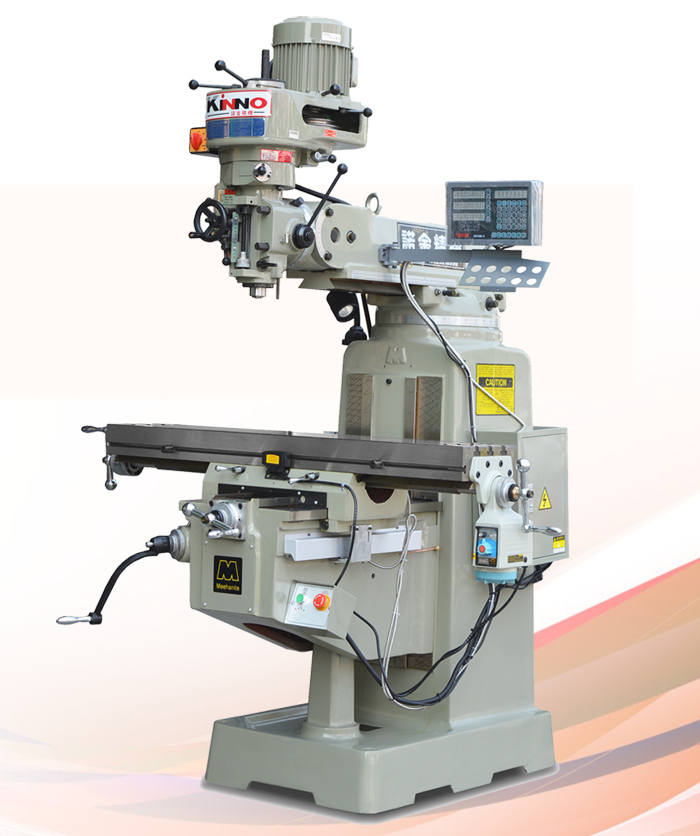

精密铣床 Precision milling machine
|
型号 |
单位 |
M3 |
M4A |
M4 |
M5A |
|
工作台尺寸 |
mm |
1270*254 |
1270*254 |
1270*254 |
1370*305 |
|
导轨形状X.Y.Z |
mm |
▲.▲.▲ |
▲.■.▲ |
▲.■.■ |
▲.■.■ |
|
主轴转速 |
rpm |
80-5440(16速) |
|||
专注38年,做好铣床 !一直坚持,台湾高阶品质.永树行业标准!!
应用于机械、模具、五金、电子、塑胶等行业,通用型工作母机.
It is widely used in machinery, mold, electronics, plastics and other industries, general models.
■ 主轴精度0.001-0.004mm
■ 导轨高频处理深度：0.7mm
机械特性Machinery characteristics
● 原装台湾主轴、机头A部，米汉纳铸铁床身,NSK-P4级主轴轴承，导轨高频热处理加贴TURCITE-B耐磨片, 台湾高精铲花工艺，每平方英寸均有16个接触点,润滑脂分布均匀,精度高,耐磨.
● 台湾SM精密T型丝杆，双螺帽设计，调整容易,操作轻巧
机械参数 Machinery parameters
|
项目project |
单位 |
M3 |
M4A |
M4 |
M5A |
|
工作台尺寸（长X宽） |
mm |
1270*254 |
1270*254 |
1270*254 |
1370*305 |
|
工作台负载 |
Kg |
300 |
330 |
350 |
380 |
|
左右行程（X） |
Mm |
810 |
810 |
810 |
860 |
|
前后行程（Y） |
Mm |
406 |
406 |
406 |
390 |
|
上下行程（Z） |
Mm |
406 |
406 |
406 |
406 |
|
主轴至工作台距离 |
Mm |
60-440 |
60-440 |
60-440 |
80-500 |
|
伸出臂行程 |
Mm |
380 |
|||
|
主轴管直径 |
Mm |
86 |
|||
|
主轴升降行程 |
Mm |
127 |
|||
|
主轴自动进给速度 |
Mm/rev |
0.04/0.08/0.15 |
|||
|
主轴转 |
Rpm |
80-5440(16速) |
|||
|
主轴锥度 |
|
R8(选配NT30) R8(选配NT30) |
|||
|
主轴马力 |
Hp |
3/5(选配) |
|||
|
铣头倾斜角度 |
度 |
前后/左右45° |
|||
|

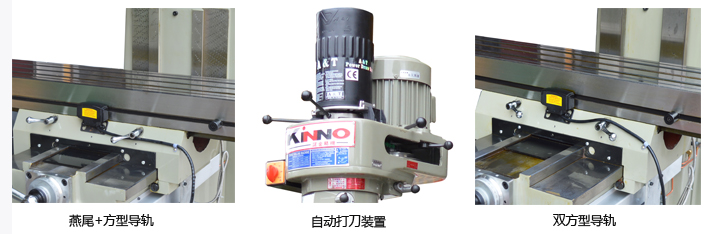

导轨形状X.Y.Z |
|
▲.▲.▲ |
▲.■.▲ |
▲.■.■ |
▲.■.■ |
|
机床尺寸（长*宽*高） |
Cm |
160*170*215 |
160*170*220 |
160*180*220 |
160*190*235 |
|
机械重量 |
kg |
1250 |
1300 |
1400 |
1500 |
