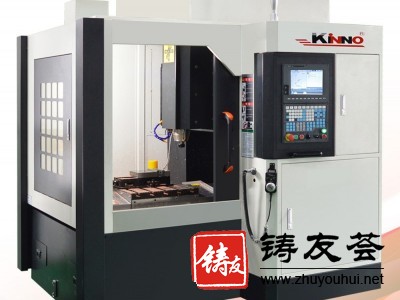

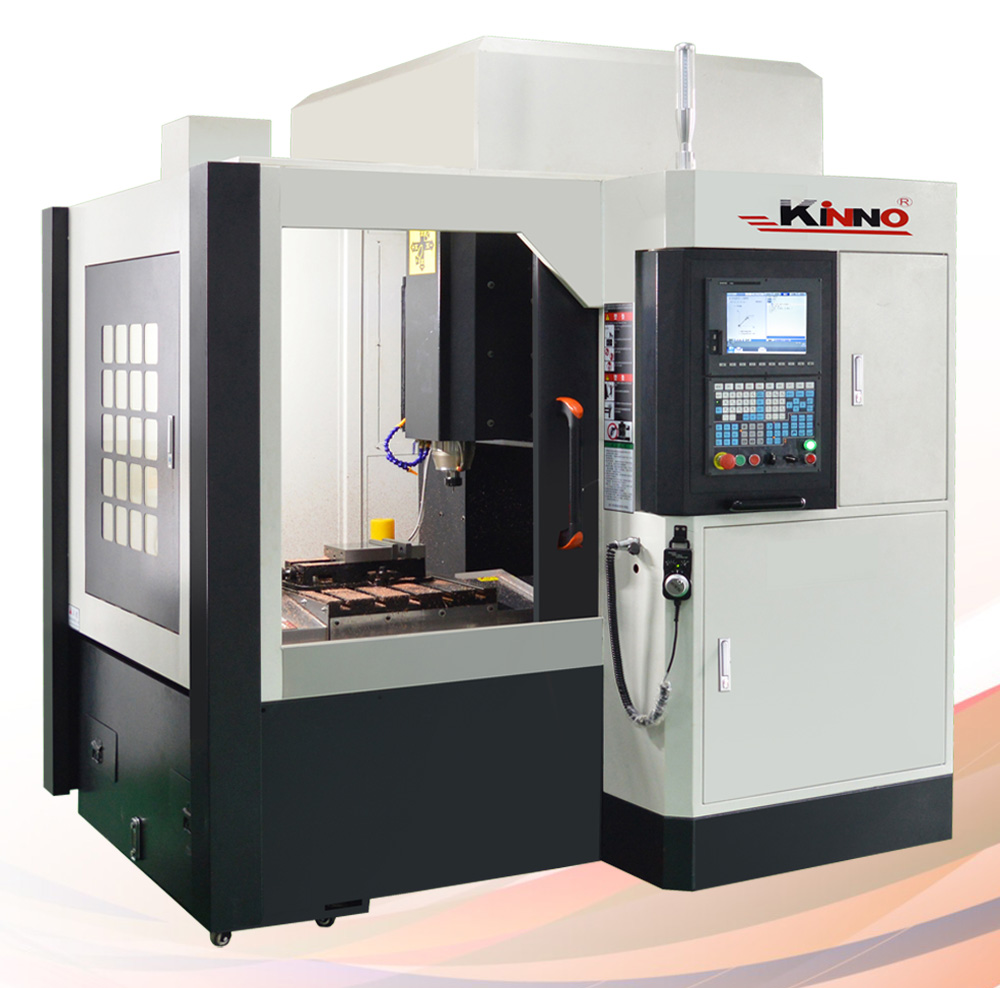

数控雕铣机CNC ENGRAVING AHD MILLING MACHINE (M系列)
|
型号 |
单位 |
M540 |
M650 |
M760 |
M870 |
|
三轴快移速度 |
m/min |
18/18/18 |
18/18/18 |
16/16/16 |
16/16/16 |
|
三轴行程 |
mm |
500/400/180 |
600/500/250 |
700/600/280 |
800/700/330 |
|
主轴转速 |
rpm |
18000/24000 |
18000/24000 |
18000/24000 |
18000/24000 |
高转速、高光洁度,集雕刻、雕铣加工为一体的完整结合

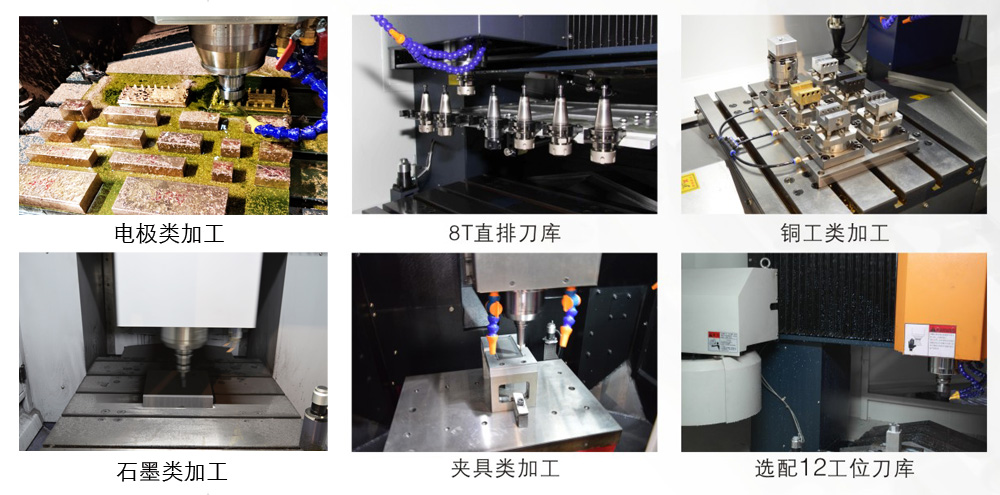

有色金属、亚克力、石墨、小钢件、模具模仁加工的理想选择
.快移速度d（X、Y、Z）：18m/min
.主轴转速Spindle speed：24000rpm(18000rpm)
机械特性 Machinery characteristics

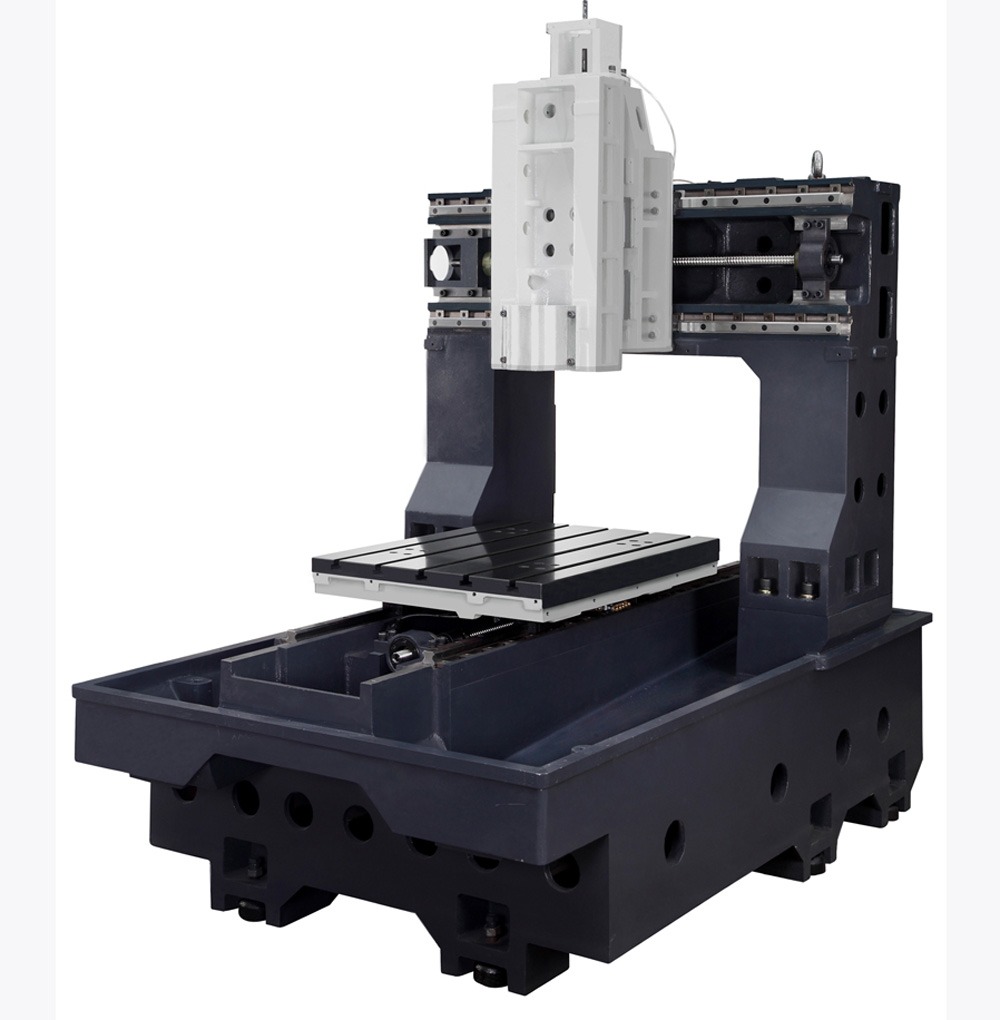

.龙门式结构，宽大底座和立柱,两端固定式支撑设计，高刚性,精度保持性好，抗震性好。
.柔性线材,韧性好,不断线
.电柜全密封式设计,防油防潮
.台湾新代、宝元控制系统，日本安川驱动、伺服，运行平稳，加工性能好
.石墨机系列,采用水濂除尘,三轴丝杆线轨防尘设计,防护性好.
机身Fuselage
FC-300米汉纳树脂砂铸件,横梁/床身一体式技术,刚性好,抗震性好,精度稳定
主轴Principal axis
标配24000转电主轴,高转速、高扭力,高速加工及精度较好
丝杆、线轨 lead screw、Linear slide
台湾C3级高精滚珠丝杆, 整机选用HIWIN高精P4级线轨
刀库Tool library
可选配12T斗笠式刀库或链式刀库
机械参数Machinery parameters
|
项目project |
单位 |
M540 |
M650 |
M760 |
M870 |
|
控制系統Control system |
|
SYNTEC / LNC / MITSUBISHI |
|||
|
三轴行程（X/Y/Z）X/Y/Z axes Travel |
mm |
500 / 400 / 180 |
600 / 500 / 250 |
700 / 600 /280 |
800 /700 / 330 |
|
主轴鼻端至工作台面Spindle Nose To Work Table |
mm |
50-300 |
50-330 |
50-330 |
140-410 |
|
工作台面积Work Table Size |
mm |
500*450 |
600*500 |
700*550 |
800*600 |
|
工作台承重Max Loading |
kg |
200 |
300 |
400 |
420 |
|
T型槽（数目-尺寸*间距） T-slot(number-size*distance) |
mm |
3-12*175 |
3-14*100 |
5-14*80 |
4-12*176 |
|
三轴快移速度3axis Rapid Move Speed |
m/min |
18 / 18 / 18 |
18 / 18 / 18 |
16 / 16 / 16 |
16 / 16 / 16 |
|
切削进给速度Cutting Feed Speed |
mm/min |
1-8000 |
1-8000 |
1-8000 |
1-8000 |
|
主轴转速Spindle Rotation Speed |
rpm |
18000 / 24000 |
18000 / 24000 |
18000 / 24000 |
18000 / 24000 |
|
主轴锥度Spindle Taper |
|
ER20/ER25/BT30 |
ER25/ER32/BT30 |
ER32/BT30 |
ER32 / BT30 |
|
主轴电机功率Spindle Motor |
kw |
4.5 / 5.5 |
4.5 / 5.5 |
4.5 / 5.5 |
4.5 / 5.5 |
|
三轴电机功率（X/Y/Z）3 axes Motor |
kw |
1 / 1 / 1 |
1 / 1 / 1 |
1.3 / 1.3 / 1.3 |
1.3 / 1.3 / 1.3 |
|
定位精度Position Precision |
mm |
±0.005 / 300 |
±0.005 / 300 |
±0.005 / 300 |
±0.005 / 300 |
|
重复定位精度 Repeat Position Precision |
mm |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
|
机械重量Machine weight |
kg |
2600 |
3200 |
3800 |
4200 |
|
外形尺寸Machine size |
Cm |
180*190*200 |
190*210*220 |
210*230*230 |
250*240*240 |
配置表:
|
型号 |
M540 |
M650 |
M760 |
M870 |
|
台湾新代/宝元 |
● |
● |
● |
● |
|
18000/24000rpm电主轴 |
● |
● |
● |
● |
|
刀库8T/12T tools |
● |
● |
● |
● |
|
主轴油冷/空冷温度控制 |
● |
● |
● |
● |
|
电控箱热交换系统 |
● |
● |
● |
● |
|
LED工作灯 |
● |
● |
● |
● |
|
LED三色警示灯 |
● |
● |
● |
● |
|
自动注油器 |
● |
● |
● |
● |
|
全密封式防护罩 |
● |
● |
● |
● |
|
喷嘴切削液压供给装置 |
● |
● |
● |
● |
|
吹风装置 |
● |
● |
● |
● |
|
工具及工具箱 |
● |
● |
● |
● |
|
技术手册 |
● |
● |
● |
● |
|
工作吹气清洁喷枪 |
● |
● |
● |
● |
|
电控箱空调系统 |
▲ |
▲ |
▲ |
▲ |
|
虎钳6寸 |
▲ |
▲ |
▲ |
▲ |
|
压板M16 |
▲ |
▲ |
▲ |
▲ |
|
BT30刀柄 |
● |
● |
● |
● |
|
索咀 |
● |
● |
● |
● |
|
锁刀座 |
▲ |
▲ |
▲ |
▲ |
|
切削液压温度控制器 |
▲ |
▲ |
▲ |
▲ |
|
油雾收集系统 |
▲ |
▲ |
▲ |
▲ |
|
第四轴/第五轴T |
▲ |
▲ |
▲ |
▲ |
|
电源稳压器 |
▲ |
▲ |
▲ |
▲ |
|
对刀仪 |
● |
● |
● |
● |
|
空气过滤装置 |
▲ |
▲ |
▲ |
▲ |
注：“●”为标配，“-”为不配，“▲”为选配
