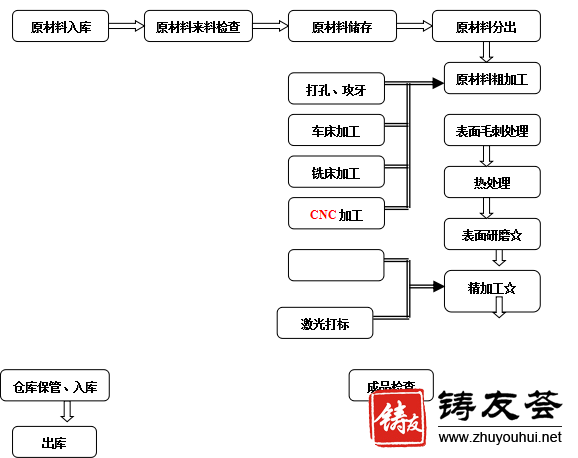

制造工艺流程图
一、 制造工艺流程表
|
NO |
工程名称 |
作业内容 |
管理项目 |
记录 |
操作人员 |
|
1 |
原材料入库 |
原材料入库 |
先入先出 |
原材料出库表 |
仓库检验 保管员 |
|
2 |
原材料进口检查 |
实施进口检查 |
N/A |
外部采购合同书，输入检验报告 |
|
|
3 |
原材料储存 |
移动至原材料仓库保管 |
分规格保管 |
作业日志 |
|
|
4 |
原材料分出 |
原材料工程投入 |
先入先出 |
原材料出库表 |
|
|
5 |
原材料加工 |
产品的加工 |
按顺序进行 |
作业日志 |
精工车间 技术人员 |
|
6 |
切割 |
原材料切割 |
尺寸 |
生产作业指导书 |
|
|
7 |
车床加工 |
产品的精密加工 |
尺寸 |
生产作业指导书 |
|
|
8 |
铣床加工 |
产品的精密加工 |
尺寸 |
生产作业指导书 |
|
|
9 |
表面毛刺处理 |
表面毛刺处理 |
去除毛刺 |
生产作业指导书 |
|
|
10 |
表面研磨 |
表面粗度研磨 |
粗度 |
生产作业指导书 |
|
|
11 |
一次超声波洗涤 |
超声波洗涤作业 |
去除异物 |
生产作业指导书 |
|
|
12 |
表面处理 |
表面着色 |
外周管理 |
生产作业指导书 |
|
|
13 |
激光条纹 |
激光打标 |
外周管理 |
生产作业指导书 |
|
|
14 |
产品组装 |
产品组装 |
产品的结合性 |
作业日志 |
|
|
15 |
二次超声波洗涤 |
超声波洗涤作业 |
去除异物 |
作业日志 |
|
|
16 |
成品检查 |
最终检查 |
N/A |
检验报告 |
检验员 |
|
17 |
包装作业 |
包装作业 |
包装状态 |
作业日志 |
内外包装 操作工 |
|
18 |
标签作业 |
贴标签 |
N/A |
作业日志 |
|
|
19 |
仓库保管、入库 |
包装成品 |
N/A |
仓库保管、成品入库表 |
仓库检验保管员 |
|
20 |
出库 |
产品出库 |
N/A |
成品出库表 |
二、注：在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序
三、有关制造工艺流程图的详细说明
○ 使用了通过STM F136机械性能和物理性能验证的不锈钢（17-4 PH）。
○ 将原材料切割成所需的大小及形状。
○ 利用切割机分料初步加工之后，再利用加工中心（机床）或者车床进行精密加工；加工尺寸要达到容许误差范围。接着利用攻螺丝机加工螺孔，然后再用研磨机实施研磨加工。该工艺属主要控制项目和控制点。
○ 加工后的材料做为产品以成形，但为了提高表面粗度，进行抛光。
○ 抛光后进行表面研磨，使表面变得柔和。
○ 实施抛光处理。
○ 表面研磨后通过后处理，激光打标完成加工及进行最终检查。
○ 完成最终检查之后，再用超声波洗涤，成品检查然后结束包装，贴标签入库。该工艺属关键和特殊工序。
※从原料入库到成品出库，根据产品标准书，ISO9001及YY/T0287标准要求的规定，全程记录及管理。
