产品特点：
1.该机器是一台集铣、镗、钻、铰、攻丝等为一体的自动化复合加工中心，
2.使用国际专用CNC数控系统；
3.适用于加工各种长度的型钢、铝、铜型材等金属加工；
4.该机器为卧式加工中心，主轴箱采用正挂式结构，增强设备的刚性；
5.适用于5G通讯（包含发射天线、滤波器、散热器、屏蔽盖等腔体类零件）、新能源逆变器、精密机电等工件加工；
6.装夹方式可以选择卧式3+1、3+2柔性制造单元，一台设备可完成六面全工序加工；
8.可根据客户要求定制不同规格的机型。
产品参数：
| 参数表 - PWA-CNC8050 | ||

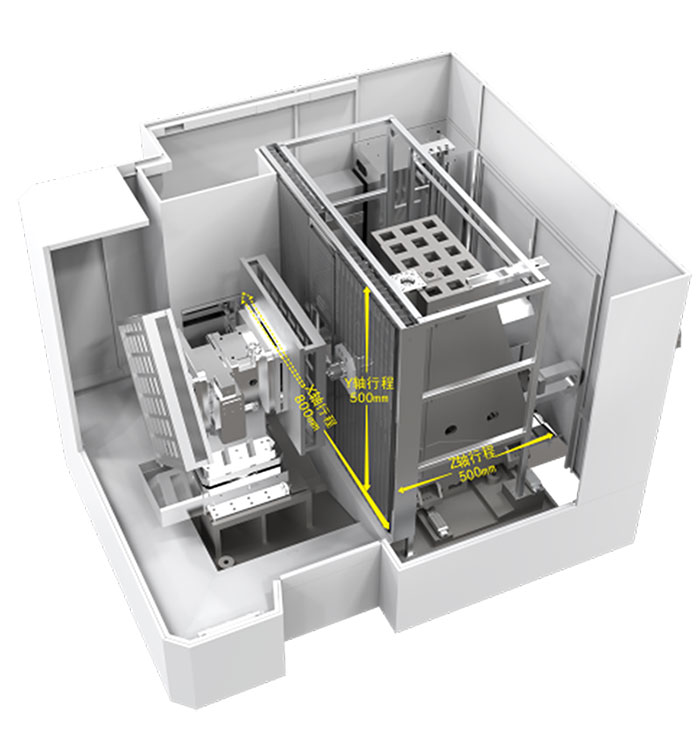

| 行程 | 单位 | 参数 |
|---|---|---|
| X 轴 | mm | 800 |
| Y 轴 | mm | 800 |
| Z 轴 | mm | 500 |
| 主轴 |
|
|
| 主轴转速 | rpm | 12000/14000 |
| 主轴锥孔 | / | BT40 |
| 刀库 |
|
|
| 刀库形式 | / | 圆盘式 |
| 刀库容量 | pcs | 24/32/36 |
| 相邻换刀时间 | sec | 3 |
| 移动速度 |
|
|
| X轴移动 | m/min | 48 |
| Y轴移动 | m/min | 48 |
| Z轴移动 | m/min | 48 |
| X/Y/Z进给速度 |
mm/min |
48000 |
| 马达功率 |
|
|
| 主轴驱动马达 | kw | 27 |
| X驱动马达 | kw | 4.4 |
| Y驱动马达 | kw | 3.1 |
| Z驱动马达 | kw | 2.3 |
| 润滑冷却系统 |
|
|
| 润滑系统 | 自动润滑 |
|
| 冷却系统 | 喷水冷却 |
|
| 精确度 |
|
|
| X/Y/Z轴定位精确度 | mm | 0.005/0.005/0.005 |
| X轴重复定位精确度 | mm | ±0.005/500 |
| Y/Z轴重复定位精确度 | mm | ±0.005/300 |
| 机械规格 |
|
|
| 气压需求 | kg/cm² | 6 |
| 操作系统 | / | SIEMENS |
| 高度 | mm | 2900 |
| 占地面积 | mm | 5000x2800 |
| 重量 | kg | 7000 |

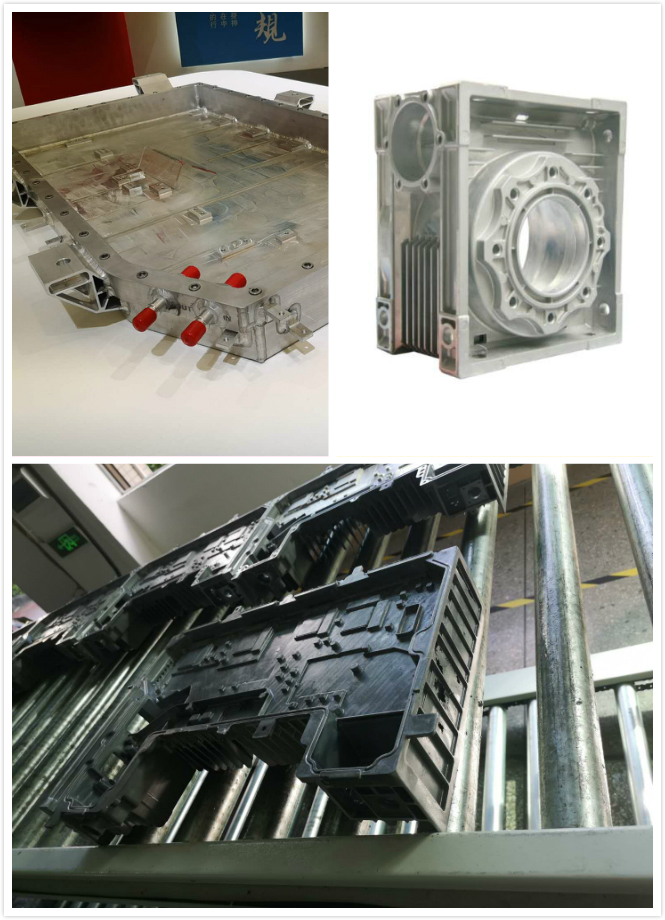

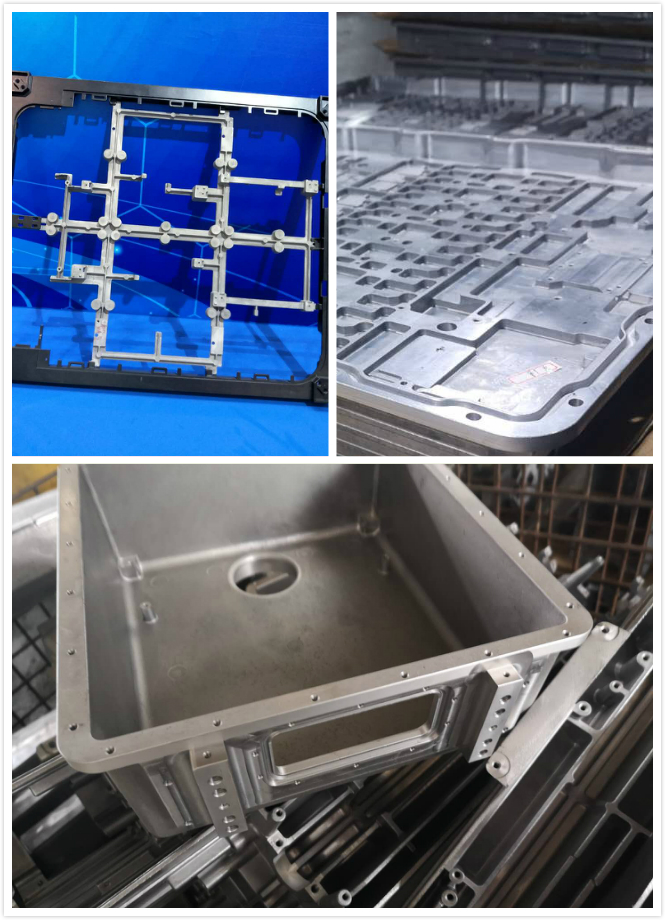

加工实例：
