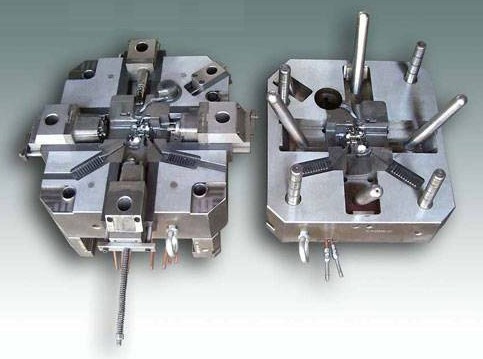

压铸模定模:固定在压铸机定模安装板上,有直浇道与喷嘴或压室联接
动模:固定在压铸机动模安装板上,并随动模安装板作开合模移动合模时,闭合构成型腔与浇铸系统,液体金属在高压下充满型腔;开模时,动模与定模分开,借助于设在动模上的推出机构将铸件推出。
二、压铸模结构根据作用分类
型腔:外表面直浇道(浇口套)
成型零件:浇注系统模浇道(镶块)
型芯:内表面内浇口
三、导准零件
导柱;导套
四、推出机构
推杆(顶针),复位杆,推杆固定板,推板,推板导柱,推板导套.
五、侧向抽芯机构
凸台;孔穴(侧面),锲紧块,限位弹簧,螺杆.
六、排溢系统
溢浇槽,排气槽.
七、冷却系统
八、支承零件
定模;动模座板,垫块(装配,定位,安装作用)
九、压铸模的分类
压铸模的类型很多,按照总体结构特征和应用场合特征可将压铸模分为不同的类型。
根据压铸模的总体特征,可以分为:
1、单分型面压铸模
2、多分型面压铸模
3、侧分型面抽芯结构压铸模
4、螺纹旋出机构压铸模
5、两次推出机构压铸模等。
按照压铸模中布置的型腔数目不同来分:
1、单型腔压铸模
2、多型腔压铸模
按照压铸机类型的不同来分:
1、热室压铸机用压铸模
2、立式压铸机(冷压室)用压铸模
3、卧式冷室压铸机用压铸模
4、全立式压铸机(冷压室)用压铸模等
根据应用的不同压铸材料来分:
1、铁合金压铸模
2、非铁合金压铸模
其中非铁合金压铸模又分为铝合金压铸模、镁合金压铸模、锌合金压铸模、铜合金压铸模等。
