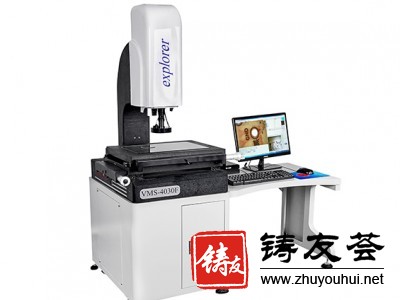

手动测量仪
一款高配置低价格的测量设备，该仪器以二维坐标测量为主，包括点，线，圆，圆弧，矩形等几何元素和零件的长度，角度，轮廓外形，表面形状等。也可做三维辅助测量，如台阶的高度，孔深度，面的平面度等。广泛用于机械，电子，仪表，塑胶，五金等行业。
产品特点：
1.高精度高强度机台：00级大理石底座/立柱/工作台，精度高，稳定性好。
2.XYZ 三轴进口精密级V型导轨/进口光轴传动系统，寿命长，稳定性好。
3.高精度光栅尺0.5um。
4.WM连续变倍光学镜头，不同定格不同放大倍数，无需变倍校正。
5.高清日本SONY CCD相机，高品质的测量画面。
6.辅助对焦测量，光学测高测平面度，可加装英国RENISHAW接触式探针。
7.表面光源，LED轮廓光源，同轴光源。可选配程控三环八区光源。
8.激光指示器指示测量位置，快速定位，方便测量。
9.可配脚踏开关，方便任意位置操作。
产品规格及参数：
| 规格参数 | WM-VMS-4030F | |
|
工 作 台 |
X/Y轴行程 | 400MM*300MM |
| Z轴行程 | 有效空间245mm,调焦行程200mm，工作距离95mm | |
| 金属台面尺寸 | 550MM*450MM | |
| 玻璃台面尺寸 | 430MM*330MM | |
| 传动型式 |
X/Y光杆传动，Z轴光轴传动 |
|
|
测量伺服驱动 系统 |
光学尺分辨率：X/Y/Z轴0.0005MM（0.5UM） | |
| 测量精度：≤3UM+L/200 重复精度：≤3UM+L/200 | ||
|
多功能数据处理器可测点、线、圆、角度等 |
||
| 影像系统 | 摄像机：日本SONY 1/3″CCD 摄像机放大倍率30-230X | |
|
连续变倍镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X 可选配0.5X物镜时，总放大倍率15-115X 可选配2X物镜时，总放大倍率60-460X |
||
| 光源系统 | 表面光源与透射光源LED冷光源、寿命长、亮度可调 | |
| 仪器外形尺寸（L*W*H） | 700MM*900MM*1150MM | |
| 仪器重量（KG） | 300KG | |
