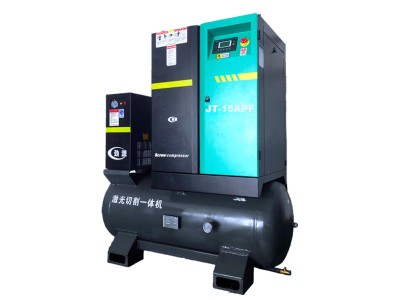

一体机激光切割机
注：1、本公司对产品不断研究改进，如技术参数与产品铭牌不符，以铭牌为准
|
型号 |
排气压力MPa |
排气量m³/min |
电机功率kW |
冷却方式 |
排气接口IN/DN |
外形尺寸(mm) |
储气罐容积m³ |
重量Kg |
||
| 长(W） | 宽(H) | 高(L) | ||||||||
| JT-11APF | 1.6 | 0.8 | 11 | 风冷 | G3/4 |
1560 |
780 | 1700 | 0.35 | 580 |
| JT-11YCF | 1.6 | 0.8 | 11 | 风冷 | G3/4 | 1650 | 800 | 1650 | 0.35 | 550 |
| JT-15APF | 1.6 | 1.2 | 15 | 风冷 | G3/4 | 1560 | 780 | 1700 | 0.35 | 580 |
| JT-15YCF | 1.6 | 1.2 | 15 | 风冷 | G3/4 | 1650 | 800 | 1650 | 0.35 | 580 |
| JT-22YCF | 1.6 | 2.1 | 22 | 风冷 | G3/4 | 1650 | 800 | 1720 | 0.35 | 800 |
|
备注：1.型号说明：J-劲源系列产品 T-一体式、15- 电机功率 A-风冷 G-工频直联 P-皮带传动 YC-永磁 F-带有冷干机 2.以上技术参数如有变动，恕不另行通知，请以售前技术交流为准。 |
||||||||||
一体机激光切割机部件：
永磁直联传动机型
新一代螺杆主机，最新的Y线型螺杆转子，容积效率高。采用一体式直联结构，传动部件精简，尺寸紧凑，可靠性和稳定性极高。
皮带传动机型
皮带传动机型采用进口重载皮带传动，其传动的柔性特点能够起到过载保护作用，人性化的张紧结构设计，使维护工作变得简单，并保证持续良好的传动效率，非常适合小功率的机型。
