机床导轨性能的好坏，直接影响机床的加工精度、承载能力和使用性能。所以，导轨要满足以下基本要求：结构简单，有良好的导向精度、精度保持性、低速运动平稳性和工艺性好。导轨作为进给系统的重要环节，不同类型的机床，对导轨的要求也不同。数控机床的导轨比普通机床的导轨要求要高：高速进给时不发生震动，低速进给时不出现爬行现象，灵敏度高，耐磨性好，可在长期重载下连续工作，精度保持性好等。

一、导轨的分类
机床制造厂都在尽最大的努力，确保导轨安装的精确性。导轨被加工前，导轨和工作部件都已经过时效处理，以消除内应力。为了保证导轨的精度和延长使用寿命，刮研是一种常用的工艺方法。

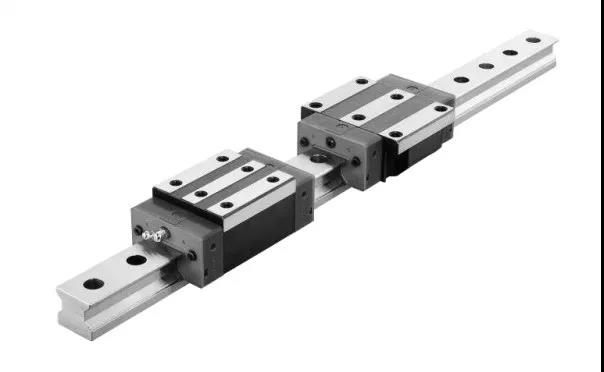

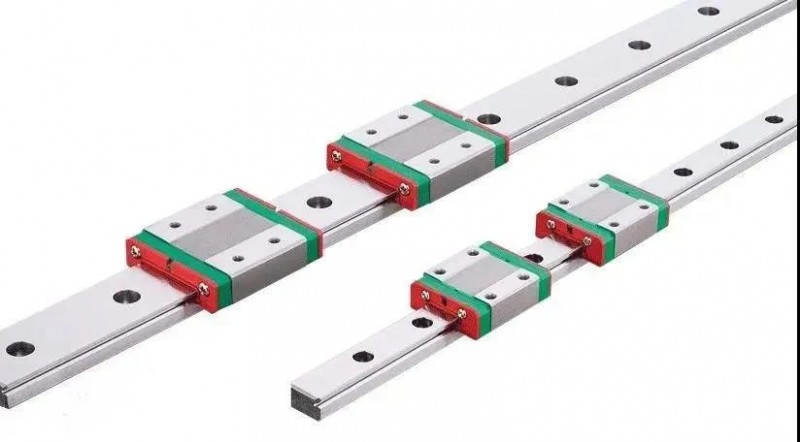

1、直线导轨
新的导轨系统使机床可获得快速进给速度，在主轴转速相同的情况下，快速进给是直线导轨的特点。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。为了保证机床的精度，床身或立柱少量的刮研是必不可少的，一般情况下，安装比较简单。
直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，如机床的刀架，拖板等。
工作时间过长，钢球开始磨损，作用在钢球上的预加负载开始减弱，导致机床工作部件运动精度的降低。如果要保持初始精度，必须更换导轨支架，甚至更换导轨。钛浩机械是以回转顶尖、丝杠、机床主轴、轴加工、高精刀柄、刀杆、弹性夹头、非标件加工、机床接杆为公司的主打产品！如果导轨系统已有预加负载作用。系统精度已丧失，唯一的方法是更换滚动元件。

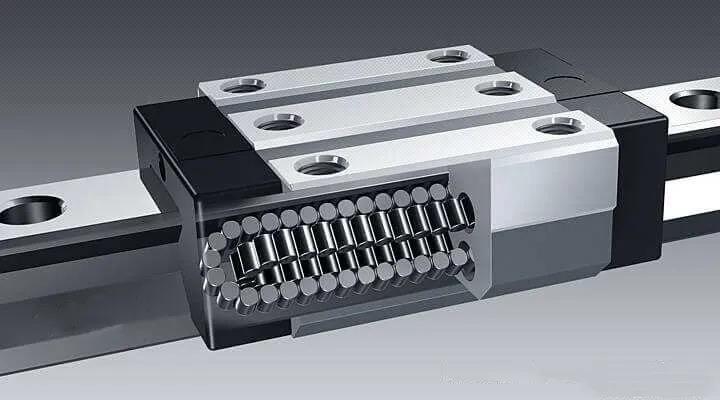

2、直线滚柱导轨
直线滚柱导轨系统是平面导轨与直线滚柱导轨的组合，用滚柱安装在平行导轨上，用滚柱代替钢球承载机床的运动部件。优点是接触面积大、承载负荷大、灵敏度高。从床身尾部看，支架与滚柱置于平面导轨的顶面和侧面，为了获得高精度，在机床工作部件和支架内面之间，设置一块楔板，使预加负载作用于支架的侧面。
楔板的工作原理与斜铁相似，工作部件的重量作用于支架的顶面。由于作用在导轨系统上的预加负荷是可调的，为此楔板的损失得到补偿，这一特点被广泛用于中型或大型机床上，因为它对CNC指令反应灵敏，承受负荷大，直线滚柱导轨系统比传统的平面导机能经受高速运转，改善机床的性能。

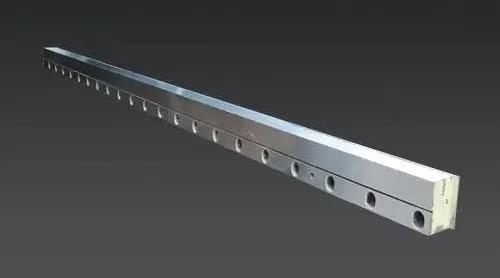

3、镶钢导轨
机床上最常用的导轨形式是镶钢导轨，它的使用已有很长的历史。镶钢导轨是导轨系统的固定元件，其截面为矩形。它可水平装在机床的床身上，也可以与床身铸成一体，分别被称为镶钢式或整体式。镶钢式导轨是由钢制成的，经淬硬和磨削。硬度在洛氏硬度60度以上、把镶钢导轨用螺钉或粘结剂（环氧树脂）贴在机床床身或经刮研的立柱配合表面上，确保导轨获得最佳的平面度。这种形式，维修更换方便、简单，很受维修工人的欢迎。
4、滑动导轨
传统导轨的发展，首先表现在滑动元件和导轨形式上，滑动导轨的特点是导轨和滑动件之间使用了介质，形式的不同在于选择不同的介质。
液压被广泛用于许多导轨系统。静压导轨是其中的一种，液压油在压力作用下，进入滑动元件的沟槽，在导轨和滑动元件之间形成油膜，把导轨和移动元件隔开，这样大大减少移动元件的摩擦力。静压导轨对大负荷是极其有效的，对偏心负荷有补偿作用。钛浩机械是以回转顶尖、丝杠、机床主轴、轴加工、高精刀柄、刀杆、弹性夹头、非标件加工、机床接杆为公司的主打产品！例如：一个大型的砂型箱在加工时，正好走到机床行程的末端，负载导轨能够增大油压，使导轨准确地保持着水平负载的状态。有的卧式镗铣床使用这种技术补偿深孔加工时主轴转速的下降。
利用油作为介质的另一种导轨形式是动压导轨，动压导轨与静压导轨的不同点是：油不是在压力下起作用的，它利用油的粘度来避免移动元件和导轨之间的直接接触，优点是节省液压油泵。
空气也可以用于移动元件和导轨之间的介质，它也有两种形式，气动静压导轨和气动动压导轨，工作原理与液压导轨相同。东莞市巨高机床有限公司
