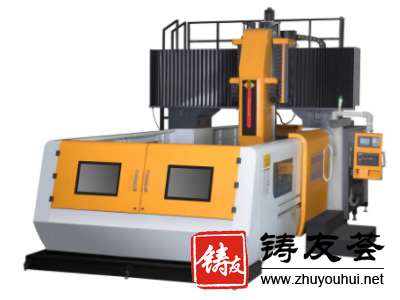

機械特點 Characteristics ※機床采用龍門定梁框結構，長久的保持良好的剛性和精度，扭矩大，動態特性佳，根據加工需求充分吸收了國際先進機床設計理念。 ※關鍵件包括床身、立柱、横梁、滑鞍、滑枕、工作豪等均選用高强度樹脂砂造型，高强度優質鑄鐵，可耐重切削并長期保持精度，穩定性高。 ※熱對稱主軸箱，高精度角接觸軸承安裝于主軸頭部和尾部，有效確保剛性和精度。采用加大直徑和厚度的主軸，進一步增强剛性。主軸選用大功率電機驅動，大馬力，高扭矩，即使在低轉速狀態下也可以實現高精度的重切削。菜進給系統采用加大直徑、預拉伸的滾珠絲杆，增加絲杆刚性并能有效防止絲杆熱變形。 泌螺旋式與鏈式自動排屑結構相結合，確保排屑的順暢。 ※XY軸采用進口超重負荷棧性導軌，Z軸采用矩形淬硬貼塑導軌，低磨損，高負載，確保機床的長期使用精度，可大幅提高切削時的精度與剛性。 ※主軸中心距Z軸導軌面距離短，大大减少翻轉力矩，提高剛性。主軸采用模塊化設計，多種功能模塊供客户選擇，適用多種類型加工。 ※XYIZ軸選用C3進口滚珠絲杆，兩端固定支撑，采用無齒輪隙增扭矩同步帶傳動，輸出扭矩大，移動速度快，加工性能好; 預拉伸結構，采用高精度大接觸角精密軸承支撑，具有極高的移動精度和極佳的熱穩定性。
D-1611
