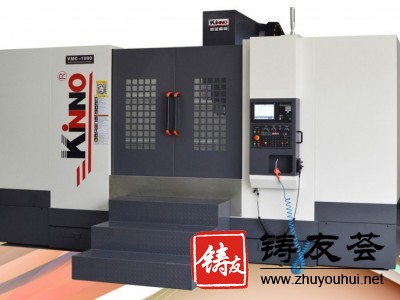

硬轨加工中心

点击图片查看原图

详细信息

硬轨加工中心Hard rail machining center (VMC系列 )

X/Y/Z三硬轨、切削力强、刚性好

硬轨加工中心VMC系列采用三轴硬轨，针对切削量大，硬度高的模具制造/铸件体加工及各类机械零件重切削加工等领域,三轴轴采用硬轨，在粗加工(如铸铁、铸铜件)时，吃刀量与切削力都较大，床身无震动

适用产业

模具制造、铸件体、汽车零件、机械零件等行业零件加工。

产品特性

1、VMC系列加工中心的主要铸件均采用米汉纳铸铁(FC-30),材质稳定;

2、立柱为双层结构，机械刚性好;导轨滑道面经精密研磨，并贴覆Turcite-B耐磨片；

3、Z轴配重与立柱间采用导轨设计，Z轴移动配重块与立柱无碰撞;三轴采用台湾精密滚珠螺杆，以伺服马达直接传动，背隙误差较小。(三轴硬轨)

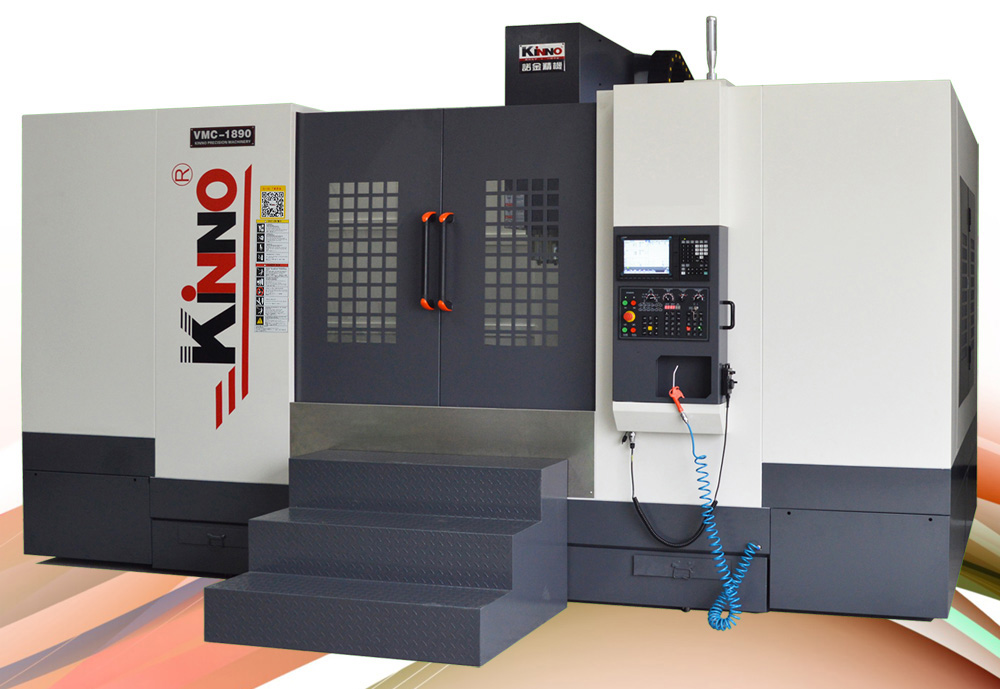

诺金精机VMC系列硬轨加工中心采用8000转高速主轴

经动平衡检验调整，伺服电机采用高转低俗噪音系列，达到高速高精加工需求，三轴均采用高精滚珠丝杆传动，传动精度高。

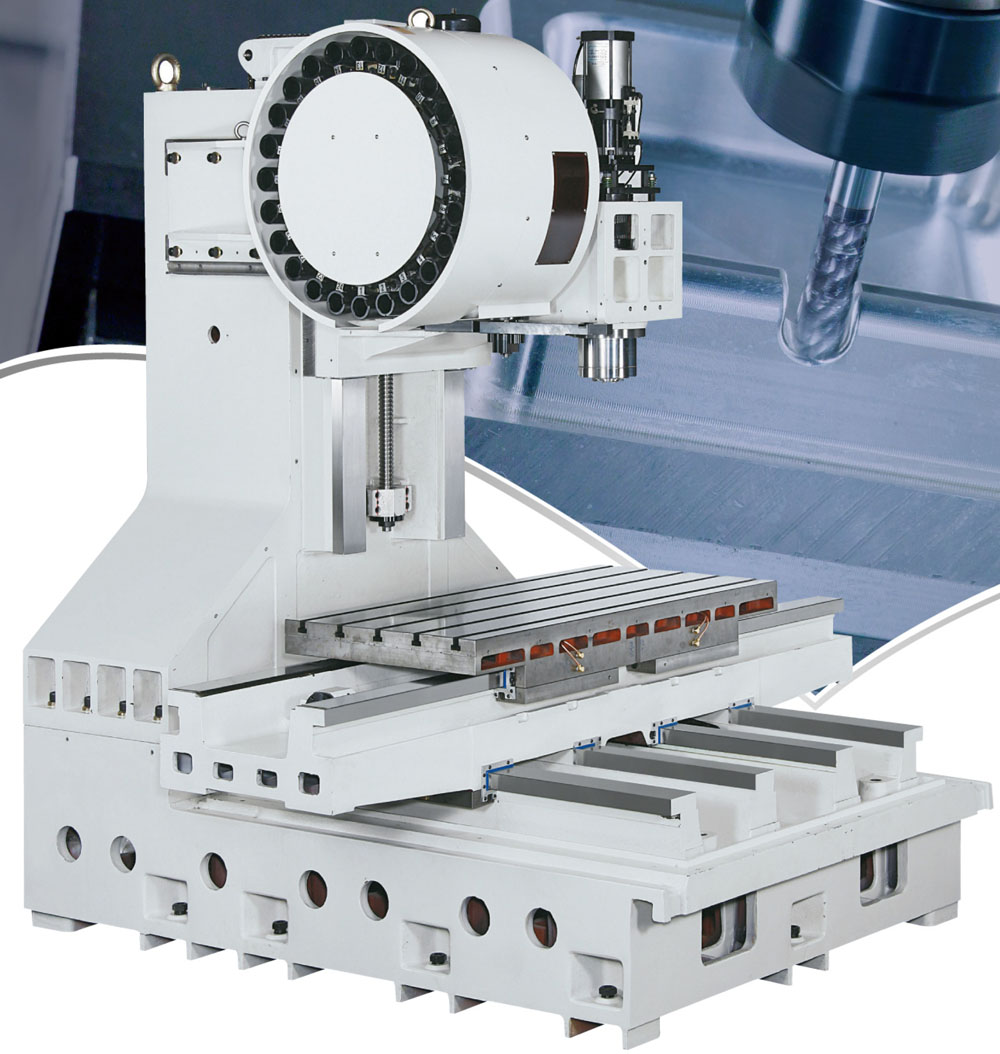

VMC系列硬轨加工中心采用箱式结构搭配大跨度的人字型立柱设计，机构耐久不变形，整机抗震能力及加工稳定性好，人性化的对话式界面，便于操作。

台湾精密C3级高速度静音丝杆

采用台湾制精密C3级高速度静音丝杆，实施了预压紧，消除了在移动滚珠丝杆时因温度上升产生的膨胀和移送轴的齿合间隙。以滚动代替滑动，摩擦损失小，定位精度高;组装容易具互换性，润滑构造不复杂。

机械参数Machinery parameters

项目project	单位	VMC-1270	VMC-1370	VMC-1580	VMC-1690	VMC-1890
控制系統 Control system		MITSUBISHI / FANUC
轴行程（X/Y/Z） X/Y/Z axes Travel	mm	1200/700/600	1300/700/650	1500/800/700	1600/900/680	1800/900/680
主轴鼻端至台面Spindle Nose To Work Table	mm	150-750	150-800	170-870	160-840	160-840
主轴中心至立柱距离	mm	785	785	810	950	950
三轴导轨3 axes Guideway		硬轨	硬轨	硬轨	硬轨	硬轨
工作台面积 Work Table Size	mm	1360*700	1400*710	1700*800	1800*900	2000*900
最大载重Max Loading	kg	1200	1200	1500	1600	1700
刀库Tool library		圆盘式24把
三轴快移速度 3axes Rapid Move Speed	m/min	16/16/16	16/16/16	15/15/12	15/15/12	15/15/12
切削进给速度 Cutting Feed Speed	mm/min	1-10000	1-10000	1-10000	1-10000	1-10000
主轴转速 Spindle Rotation Speed	rpm	8000rpm
主轴锥度Spindle Taper		BT50	BT50	BT50	BT50	BT50
主轴电机功率 Spindle Motor	kw	15	15	18.5	18.5	18.5
三轴电机功率（X/Y/Z）3 axes Motor	kw	3 / 3 / 3	4.5/4.5/4.5	4.5/4.5/4.5	4.5/4.5/4.5	4.5/7.0/4.5
定位精度 Position Precision	mm	±0.005 / 300	±0.005 / 300	±0.005 / 300	±0.005 / 300	±0.005 / 300
重复定位精度 Repeat Position Precision	mm	±0.003	±0.003	±0.003	±0.003	±0.003
机械重量 Machine weight	kg	9500	11500	13500	15000	16000
外形尺寸Machine size	Cm	370300320	400300330	440350340	466360360	490400360
