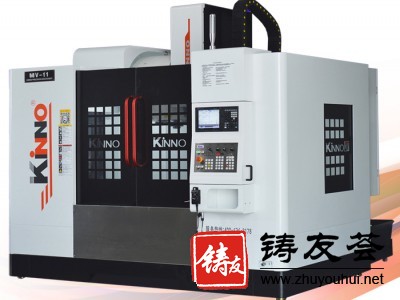

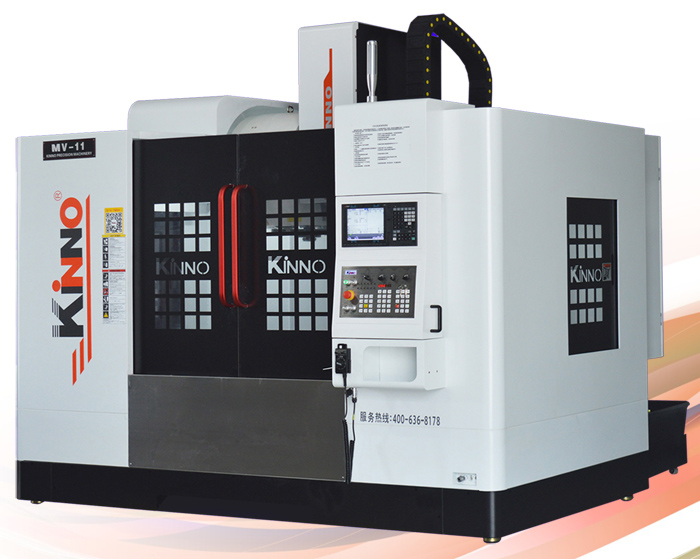

高速模具加工中心·MV系列High speed die machining center
|
型号 |
单位 |
MV-8 |
MV-96 |
MV-11 |
|
三轴快移速度(X/Y/Z) |
m/min |
36 / 36 / 36 |
36 / 36 /24 |
36 / 36 /24 |
|
三轴行程(X、Y、Z) |
mm |
800/800/500 |
900/600/600 |
1100/600/600 |
|
主轴转速 |
rpm |
12000(可选15000/20000) |
||
全制程按德国标准生产,满足各类精密模具的高精、高光加工要求 .
The whole process is produced according to the highest standard in Germany, and meets the processing requirements of all kinds of precision molds
● Rapid feed 快速进给：（X、Y、Z）：36m/min
● Spindle speed主轴转速：12000rpm(15000/20000rpM)

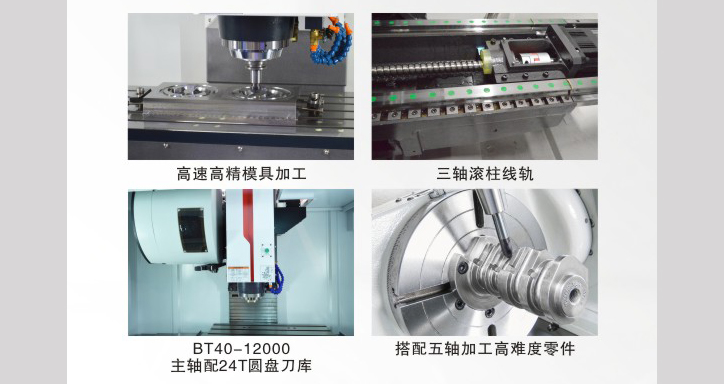

● X/Y/Z三轴重载滚柱线轨,BT40粗径主轴
● Z轴6滑块设计,大跨距,可选氮气平衡装置,机床灵动性好
机械特性 Mechanical characteristics
·整机采用FC-300树脂砂米汉纳铸件，熔点低,凝固时收缩量小,硬度和抗压强度接近碳素钢,
减震性好,经回火处理,削除内应力,机床稳定性好
·三轴采用德国/日本/台湾P级重型滚柱线轨，机床承载力大
·A字型立柱，蜂窝型加强筋结构,底座宽,机身重,运行刚性好
·三轴跨距中大设计,并采用宽长型滑块,集成式密封,高转矩承接能
·FEM有限元素分析,Y轴伺服马达后置设计
机身Fuselage
宽大厚实底座,支撑稳固,主轴头部加强型支撑,切削力大,精度高.
主轴Principal axis
强力主轴,转速高,刚性好.
丝杆、线轨 lead screw、Linear slide
台湾C3级高精滚珠丝杆, 整机选用HIWIN 、THK、Rexroth高精P4级滚柱线轨,Z轴6滑块设计承受力大
技术参数Technical parameters
|
项目project |
单位 |
MV-8 |
MV-96 |
MV-11 |
|
控制系統Control system |
|
MITSUBISHI / FANUC |
||
|
轴行程（X/Y/Z）X/Y/Z axes Travel |
mm |
800 / 800 / 500 |
900/600/600 |
1100 / 600 / 600 |
|
主轴鼻端至台面 Spindle Nose To Work Table |
mm |
160-660 |
70-670 |
100-600 |
|
主轴中心至立柱距离 Distance between center to column |
mm |
600 |
655 |
655 |
|
三轴导轨3 axes Guideway |
|
滚柱线性导轨 |
滚柱线性导轨 |
滚柱线性导轨 |
|
工作台面积Work Table Size |
mm |
1000*550 |
1000*550 |
1200*600 |
|
工作台承载重量Max Loading |
kg |
600 |
700 |
800 |
|
T型槽（数目-尺寸*间距）T-slot(number-size*distance) |
mm |
5-18*100 |
5-18*105 |
5-18*110 |
|
三轴快移速度3axes Rapid Move Speed |
m/min |
36 / 36 / 36 |
36 / 36 /24 |
36 / 36 /24 |
|
刀库Tool library |
|
圆盘式24把 |
||
|
切削进给速度Cutting Feed Speed |
mm/min |
10000 |
10000 |
10000 |
|
主轴转速Spindle Rotation Speed |
rpm |
12000(可选15000/20000) |
||
|
主轴锥度Spindle Taper |
|
BT40 |
BT40 |
BT40 |
|
主轴电机功率Spindle Motor |
kw |
7.5 |
11 |
11 |
|
三轴电机功率（X/Y/Z）3 axes Motor |
kw |
2 / 2 / 3 |
3 / 3/ 3 |
3 / 3/ 3 |
|
定位精度Position Precision |
mm |
±0.005 / 300 |
±0.005 / 300 |
±0.005 / 300 |
|
重复定位精度Repeat Position Precision |
mm |
±0.003 |
±0.003 |
±0.003 |
|
机械重量Machine weight |
kg |
6100 |
6500 |
7000 |
|
外形尺寸Machine size |
mm |
2650*2450*2800 |
2850*2500*2900 |
3200*3000*2900 |
