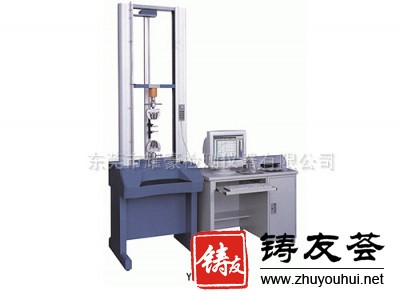

一、拉力试验机 产品说明
TY8000系列伺服控制材料试验机是适用于橡胶.塑料.金属.纺织等行业的专业检测仪器.可测试各种材料的拉断强度,伸长率.断裂强度.拉伸强度等指标.是各行业生产研究的必备仪器.
执行标准
ASTM DIN JIS BS GB/T528—1998 /T529—1999等
本机可做曲线类别
荷重V.S.位移
荷重V.S.时间
位移V.S.时间
应力V.S.应变
荷重V.S.两点延伸

可测试项目

●弯曲试验　●拔出力穿刺力试验

(二)特殊测试项目：
1. 弹性系数即弹性杨氏模量定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。
2. 比例限：荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。
3. 弹性限：为材料所能承受而不呈永久变形之最大应力。
4. 弹性变形：除去荷重后，材料的变形完全消失。
5. 永久变形：除去荷重后，材料仍残留变形。
6. 屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。
屈服(yield)：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。

7. 屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
8. 弹簧K值：与变形同相位的作用力分量与形变之比。
9. 有效弹性和滞后损失：在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

二、拉力试验机 技术参数
A．荷重元：0－5000N区间选配
B．力量解析度：1/10000
C．力量准确度：≤0.5％
D．力量放大倍数：7段自动切换
E．位移解析度：1/1000
F．位移准确度：≤0.5％
G．金属引伸计解析度：1/1000
H．金属引伸计准确度：≤0.5％
I．大变形引伸计准确度：±1mm
J．速度范围：0.001－1000mm/min(特殊测试速度亦可依客户需求定制)
K．行走空间：950mm(不含夹持器、特殊测试空间亦可依客户需求定制)
L．测试宽度：350mm(特殊测试宽度亦可依客户需求定制)
M．使用电源:∮220V 50HZ。
N．功率：约600W
O. 机台尺寸:约560×660×1600 mm长×宽×高。
P. 机台重量:约180 kg。
三、拉力试验机 详细配置
A.高精度美国传力力量传感器: 0~5000N 20ton。
力量精度在±0.5 %以内。
B.容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100
采用高精度24 bits A/D，取样频率200Hz
全程力量最大解析度 1/1000,000
C.动力系统:日本松下交流伺服电机+松下交流驱动器＋滚珠丝杆(台湾产)＋德国减速机＋
光杆直线轴承＋同步带传动。
D.控制系统: 采用Pulse Command控制方式使控制更精准
速度控制范围0.001~1000 mm/min。
中联板调整具有快速粗调与慢速微调功能。
测试后自动回归原点、自动储存。
E.数据传输方式：RS232传输
F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
G.简洁的全程一档与精密全程七档力量线性双校正系统。
H.豪华测试界面软件可实现定速度、定位移、定荷重(可设定保持时间)、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
I.测试空间:测试宽度约350 mm(标准规格)联板行走空间950 mm(不含夹具)(标准规格)
J.全程位移: 编码器2500 P/R，提升4倍精度
采用LINE DRIVE编码器抗干扰能力极强
位移解析0.001mm。
小变形：金属引伸计，解析 0.001mm(选购)
K.安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
M．手控方式：可增添无线遥控装置或手动操作盒。(选购)
四、拉力试验机 软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。
B. 试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。
C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局)
D. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。
E. 图形曲线尺度自动最佳化Auto Scale，可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
F．测试结果可以EXCEL格式的数据形式输出。
G．测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。
数据备份：测试数据可保存在任意硬盘分区。
H．多种语言随机切换：简体中文、繁体中文、英文。
I．软件具有历史测试数据演示功能。
