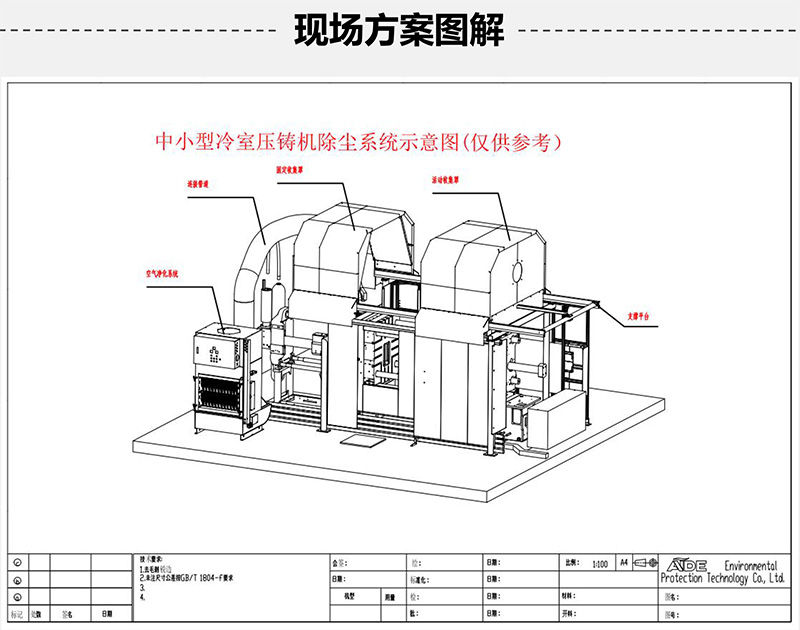

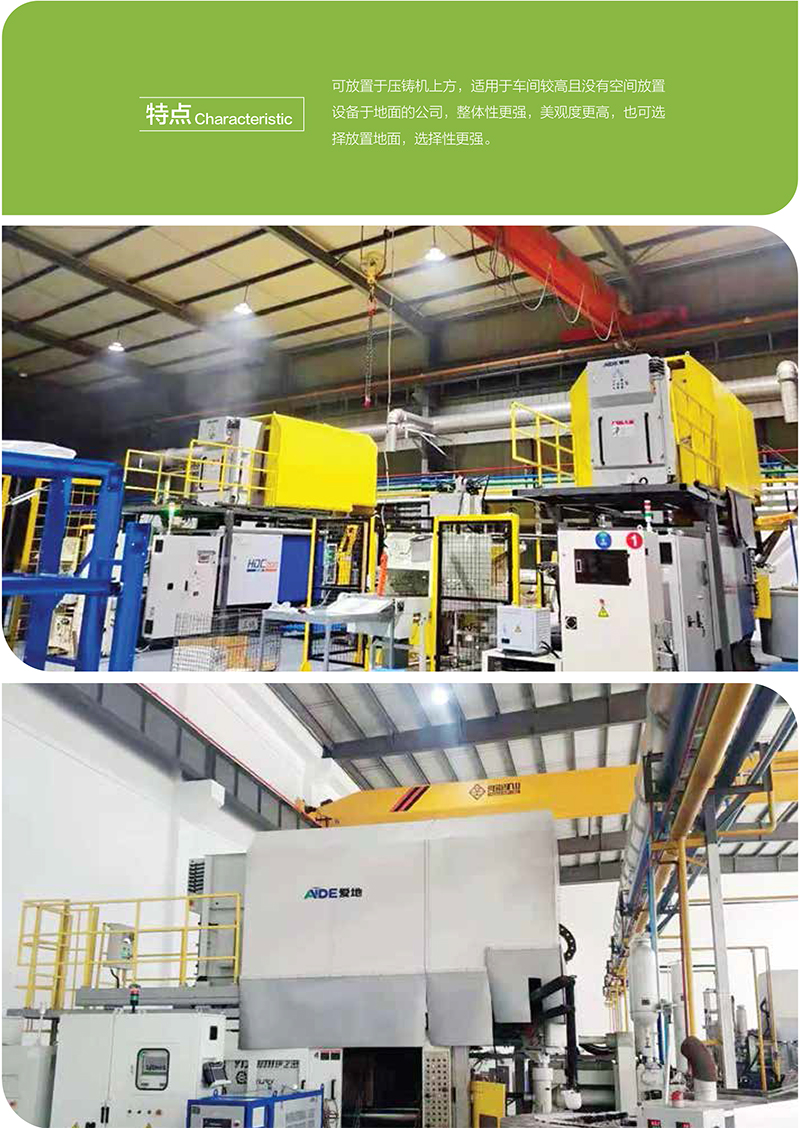

安装固定支架及导轨
安装固定支架支撑点焊接于压铸机上，其余支架横 梁通过螺丝与支撑点固定，其结构牢固可靠，方便 压铸机搬运、模具更换与维护、大修时拆卸，横梁 上封安装有导轨，收集罩2可以手动或自动开合，当 更换模具或者维修时可以打开收集罩2，并且此导轨 设计能有效满足压铸机恶劣工况，不易卡死。

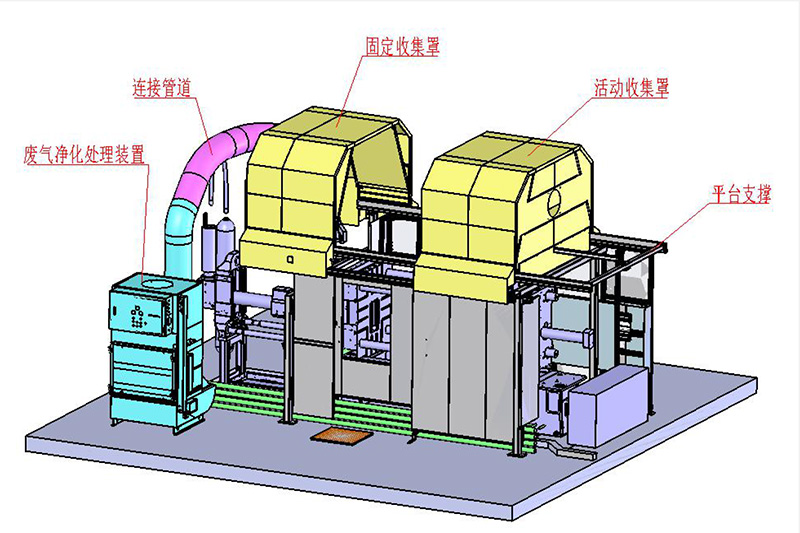

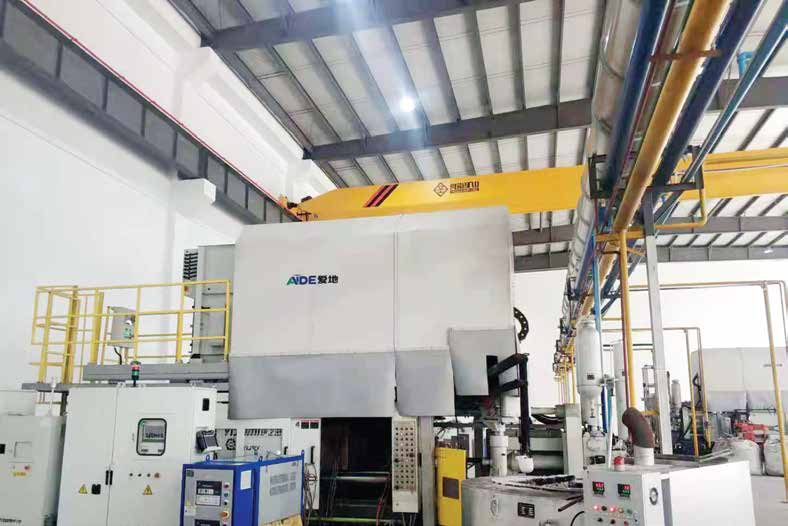

收集罩
收集罩分为收集罩1与收集罩2，收集罩1用螺丝固定 于喷雾机上方，罩住头板喷雾方向，收集罩2安装在 固定支架的滑动导轨上，工作时收集罩2与收集罩1 合拢，收集罩的开合可以采用气缸进行驱动，更为 方便安全可靠，当需要换模、修模时收集罩2可以打 开，方便换模、修模或者其他维护使用。 说明：收集罩材质为冷轧钢板制作并烤漆处理

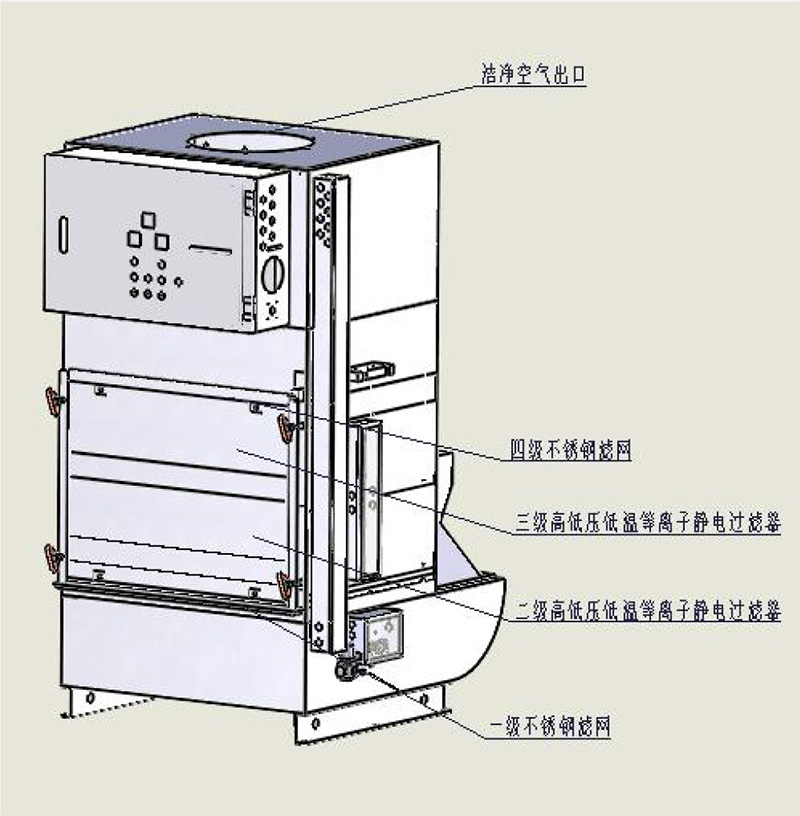

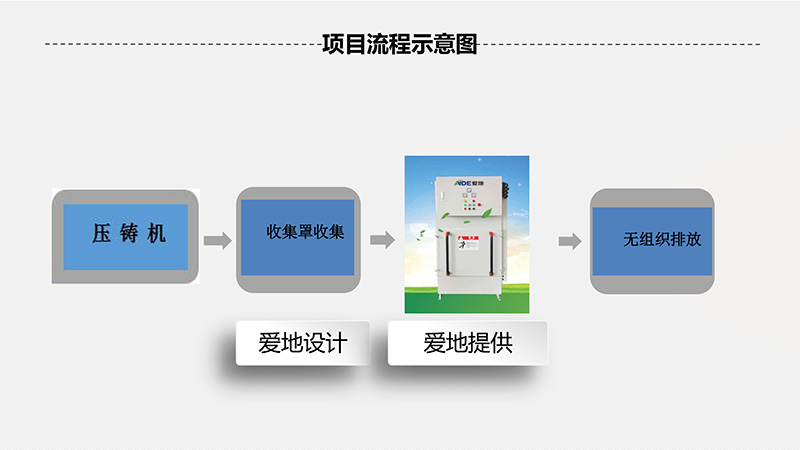

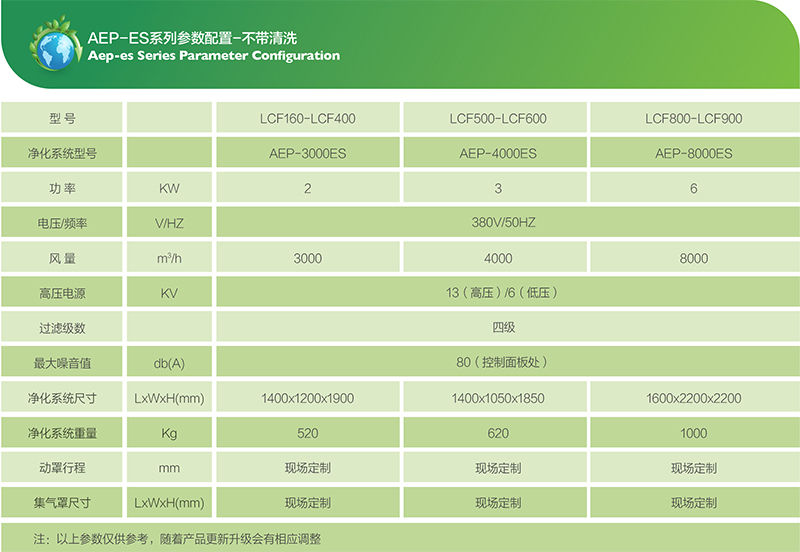

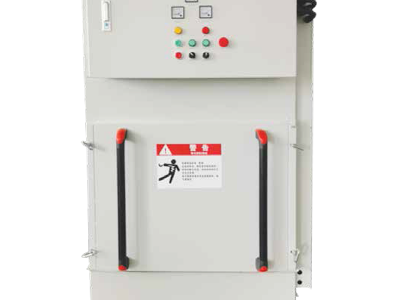

油雾空气在离心负压风机作用下从空气净化 入口进入，经过不锈钢折流板碰撞并进行风阻均 匀化，阻挡超大颗粒物以及压铸过程产生的飞边 进入下一级处理工艺。
第一级粗效过滤，采用第一级不锈钢波纹过 滤器，能处理掉10um以上的颗粒物以及废气中 的水雾，并且能反复清洗利用清洗。
第二级亚高效过滤，采用第二级高效高、低 压静电场，能处理掉1um以下的颗粒物以及部分 VOCS废气。
第三级高效过滤，采用第三级高效高、低压 静电场进行第二次细小油烟颗粒（0.1um）的捕 捉以及部分VOCS废气。
第四级高效过滤，采用第四级不锈钢丝过滤 器，进行最终颗粒物过滤，并且容易清洗。
