收集罩照明系统
照明系统采用LED防爆灯，位于收集罩组件内部， 可以便于查看设备内的情况，极大地减少了安全隐 患性，照明位置也可根据客户要求定安装位置。
收集罩电控系统
电控系统采用的是变频控制，可以控制电机输出情 况,更加环保节能，也可以控制收集罩的开合；此 外电控系统还具有报警功能，当第一级静电油雾器 收集满后亮黄灯，起警示作用，当第二级收集满后 亮红灯，表示设备要进行清洗。

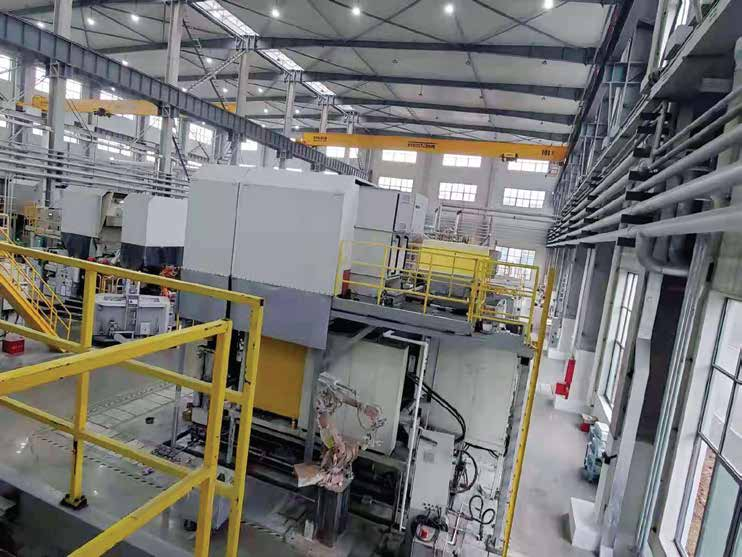

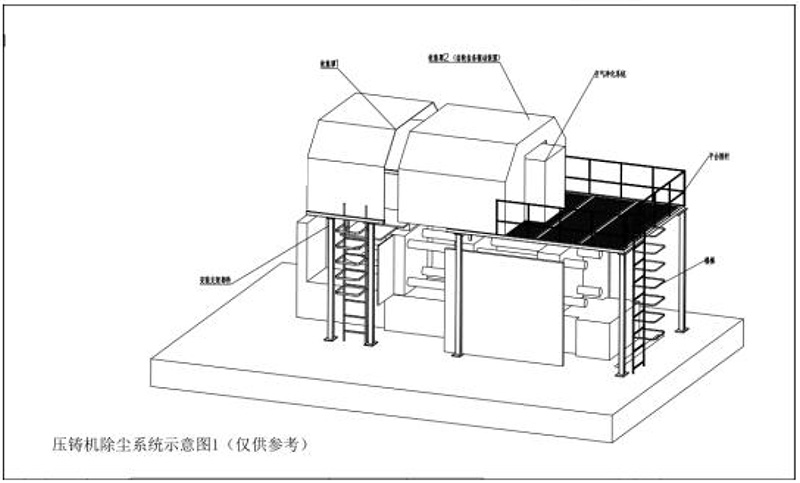

收集罩平台围栏装置
安装固定支架支撑单独建立支架立于压铸机四周，其余支架横梁 通过螺丝与支撑点固定，其结构牢固可靠，方便压铸机搬运、模 具更换与维护、大修时拆卸。

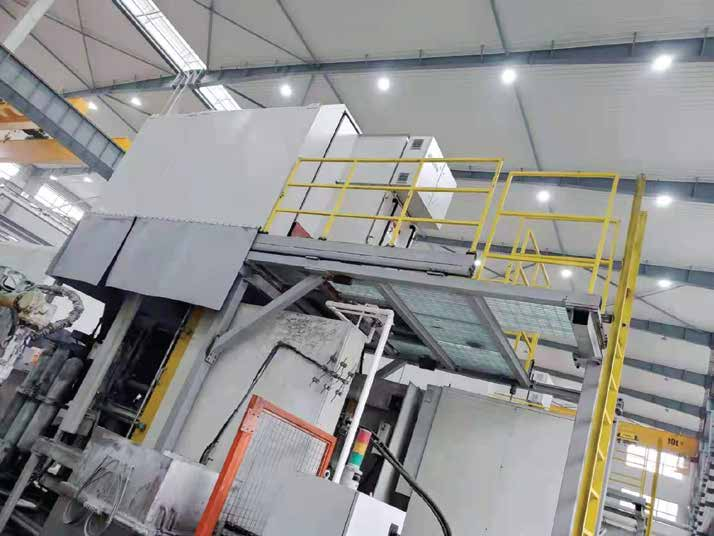

平台装置位于压铸机上方，其中立柱通过螺丝与支撑点固定，其 结构牢固可靠，空气净化设备主机位于平台上方，方便人员查看 情况并且极大地节约空间。平台周围设有安全围栏与安全爬梯， 在保证工作效率的情况下也能充分保证工作人员的人身安全。

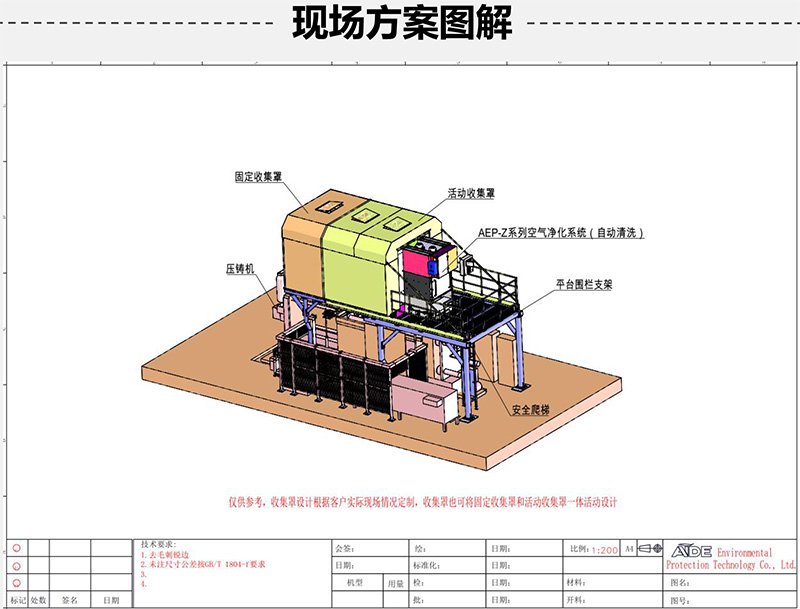

收集罩装置
收集罩装置分为定板侧收集罩与活动收集罩，定板侧收集罩用螺 丝固定于喷雾机上方，罩住头板喷雾方向，活动收集罩安装在固 定支架的滑动导轨上，工作时定板侧收集罩与活动收集罩合拢， 收集罩的开合可以采用电机进行驱动，可以更改收集罩组件开合 速度的快慢，更为方便安全可靠，当需要换模、修模时活动收集 罩可以打开，方便换模、修模或者其他维护使用。
说明：收集罩材质为冷轧钢板制作并烤漆处理，也可以采用不锈 钢材质（选配）
收集罩开合装置
针对压铸机喷雾机、给汤机活动、维护区域不能制作完全密闭的 钣金收集油雾，设备采用电机驱动方式，横梁上方安装齿轮，电 机工作推动齿轮齿条进行运动，尽可能的收集在收集罩组内部， 阻挡油雾的扩散。并且此电机驱动设计能有效满足压铸机恶劣工 况，不易卡死。

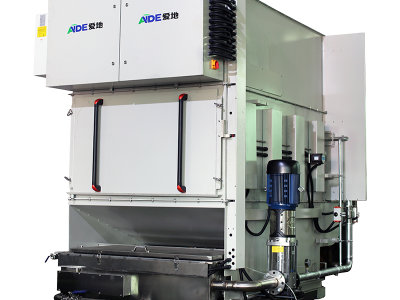

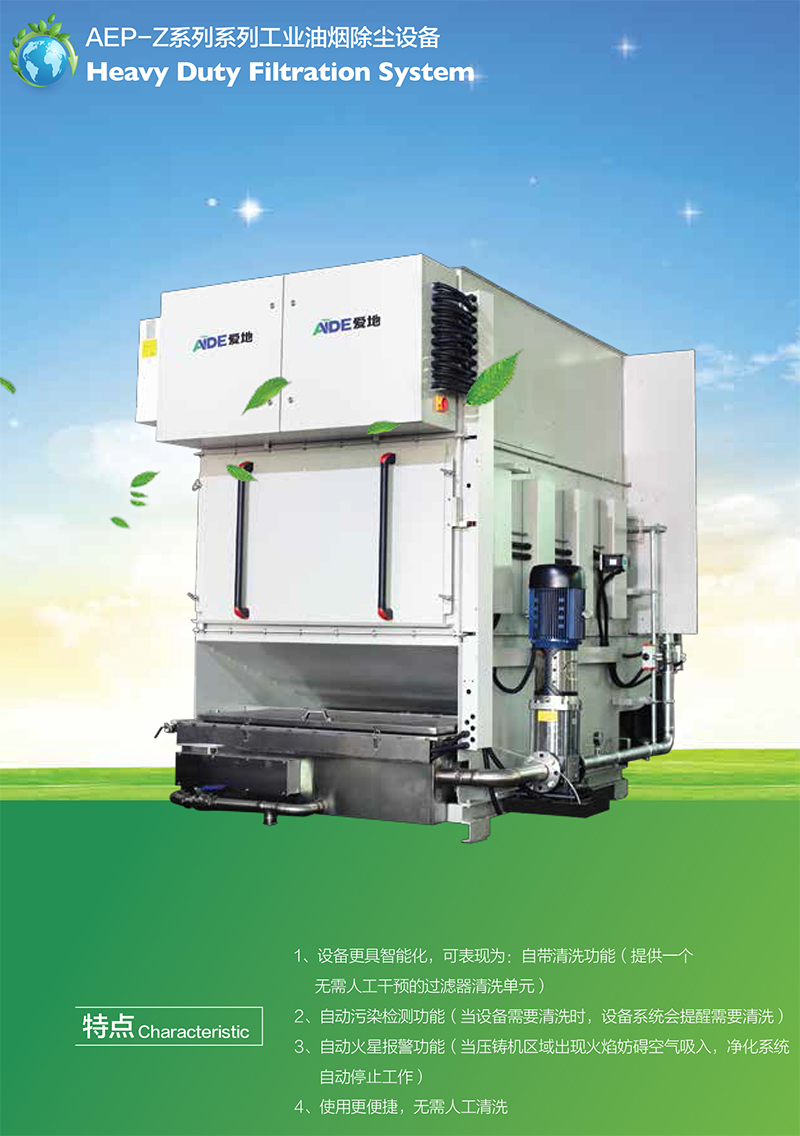

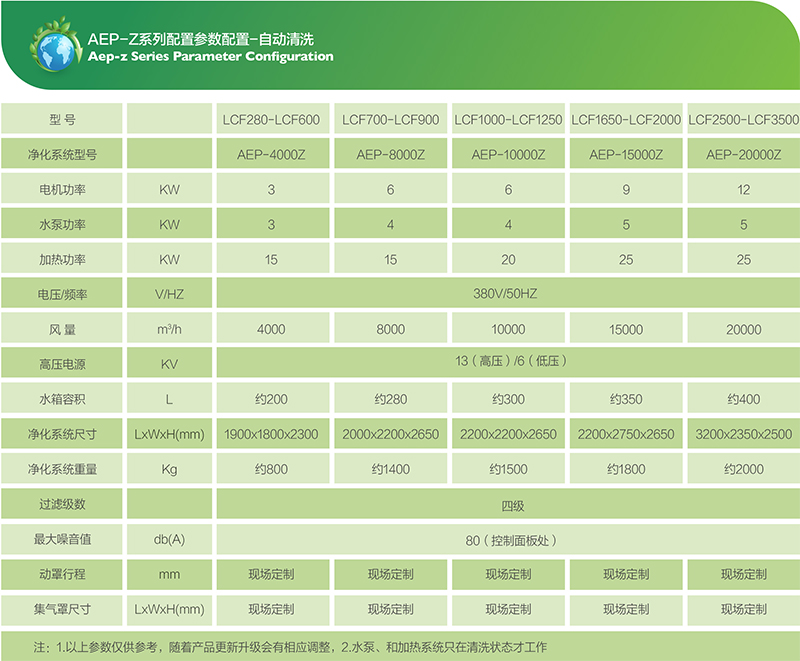

AEP-Z是一种重型过滤设备。它是专门设计用于去除空 气中的高浓度油脂、蜡、重金属、有机污染物和油/水的气 溶胶。AEP-Z过滤净化系统由过滤元件作为模块系统组成。 包括可水洗的防雾器，防雾器采用不锈钢板和金属丝组成； 和静电除尘器。由于特殊的烟雾过滤结构，粘性物质（如油 烟）也可以从废气中分离。

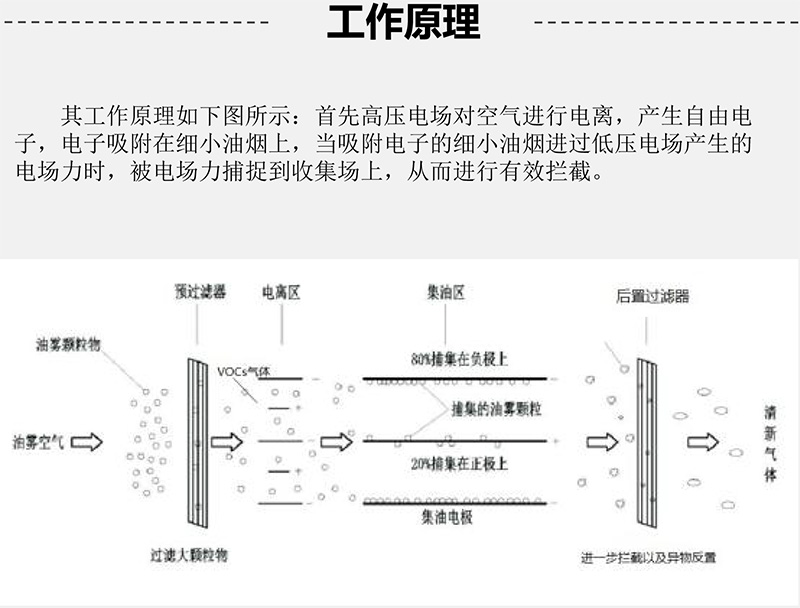

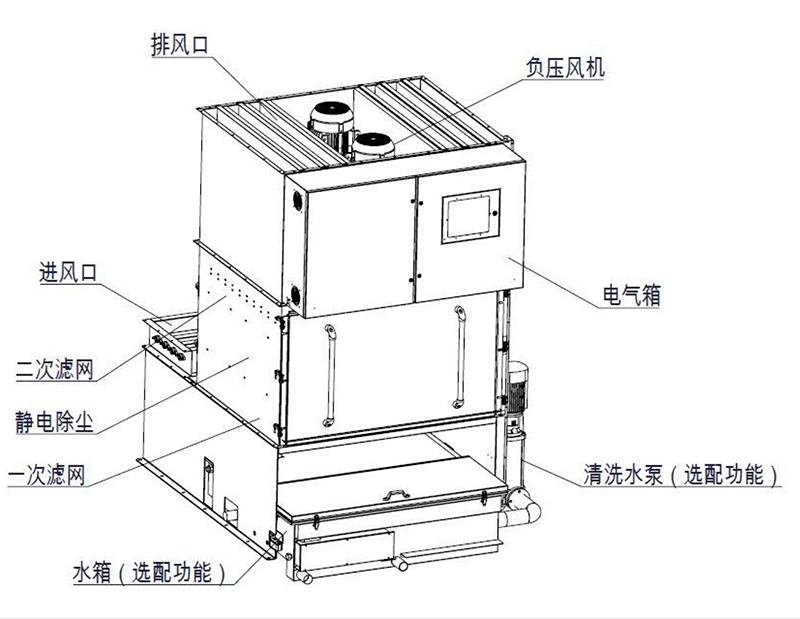

过滤器构造：
第一部分：预过滤，50毫米厚的不锈钢金属丝网板过滤
第二部分：静电过滤器
第三部分：静电过滤器
第四部分：50毫米厚的不锈钢金属丝网板防雾器
集成过滤器清洗系统
用于AEP-Z系列 (单体过滤器)
提供一个无需人工干预的过滤器清洗单元。清洗系统通 过高压热水喷淋以及过滤元件和增压循环系统进行清洗作业。 本清洗系统所使用的清洗液体中，加入了含有消泡剂的洗涤 剂，加入剂量约为清洗液的10% ，也可根据使用条件适当增减。
